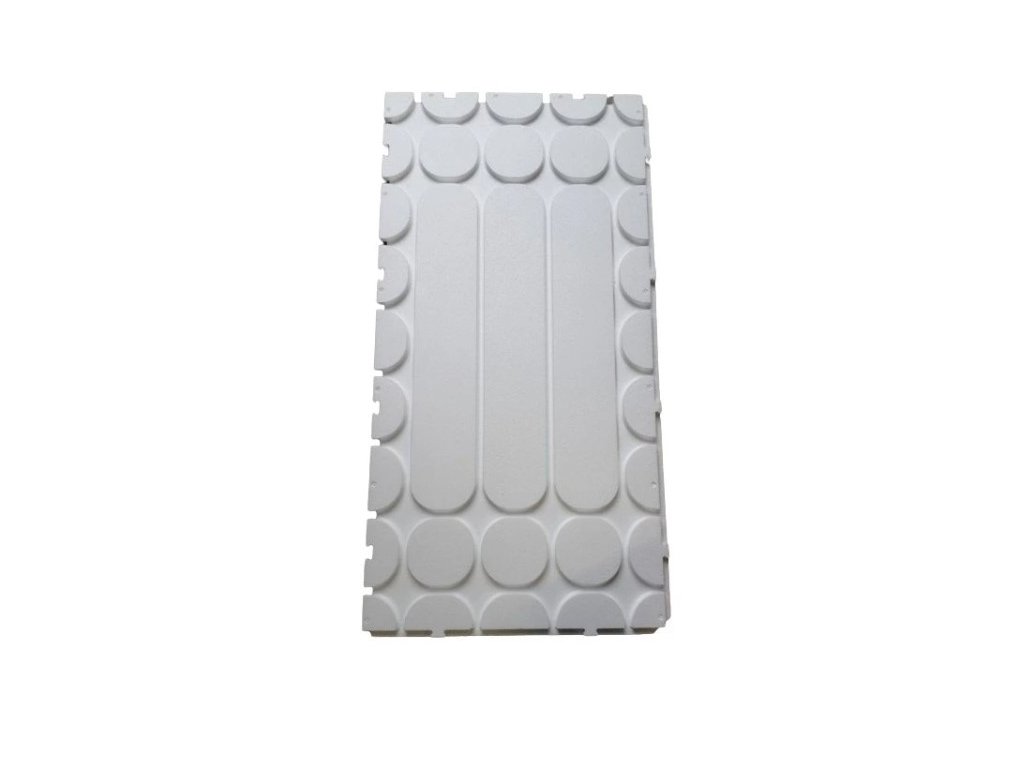

Systémová doska STIROTERMAL DRY a roznášací plech UHPS- suchý podlahový systém

Technické parametre:

• pre priemer potrubia : 16 mm
• rozteč uloženia potrubia : 150, 300 mm
• izolačný materiál : EPS
• čistá plocha dosky : 0,72 m2
• rozmer : 1200 x 600 x 30 mm
• celková hrúbka : 30 mm
• koeficient tepelnej vodivosti : 0,038 W/(m.K)
• tepelný odpor dosky : 0,71 m2 K/W
• pevnosť v tlaku (10% kompresia) : 150 kPa
• pevnosť v ohybe : 200 kPa
• teplotná rozmerová stálosť : 80 “C
• maximálne zaťaženie : 2400 kg/m2
• požiarna klasifikácia EN 13501-1 : E
• požiarna klasifikácia DIN 4102 : 815,77
• množstvo v balíku : 11,52 m2 / 16 tabúľ
• rozmer kartónu : 1000 x 500 x 480 mm
• krajina pôvodu : EU

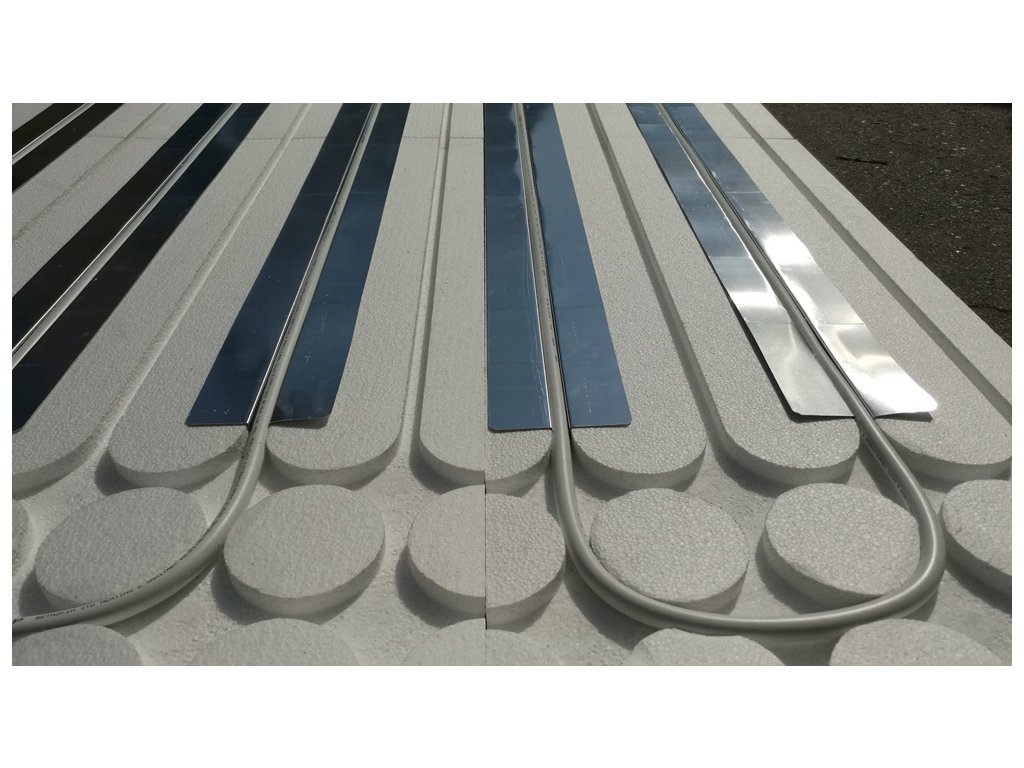

Technické parametre:

• pre priemer potrubia: 16 mm
• hrúbka plechu: 0,5 mm
• materiál: hlliník
• rozmer plechovej tabule: 1000 x 120 x 0,45 mm
• možnosť úpravy dĺžky- zárezy každých cca 33 cm
• spotreba roznášacích plechov : cca 70% z dĺžky potrubia

- pre plávajúcu podlahu á = 150 mm > 6,7 mb/m2
- pre vinylový / keramický povrch á 300 mm > 3,3 mb/m2

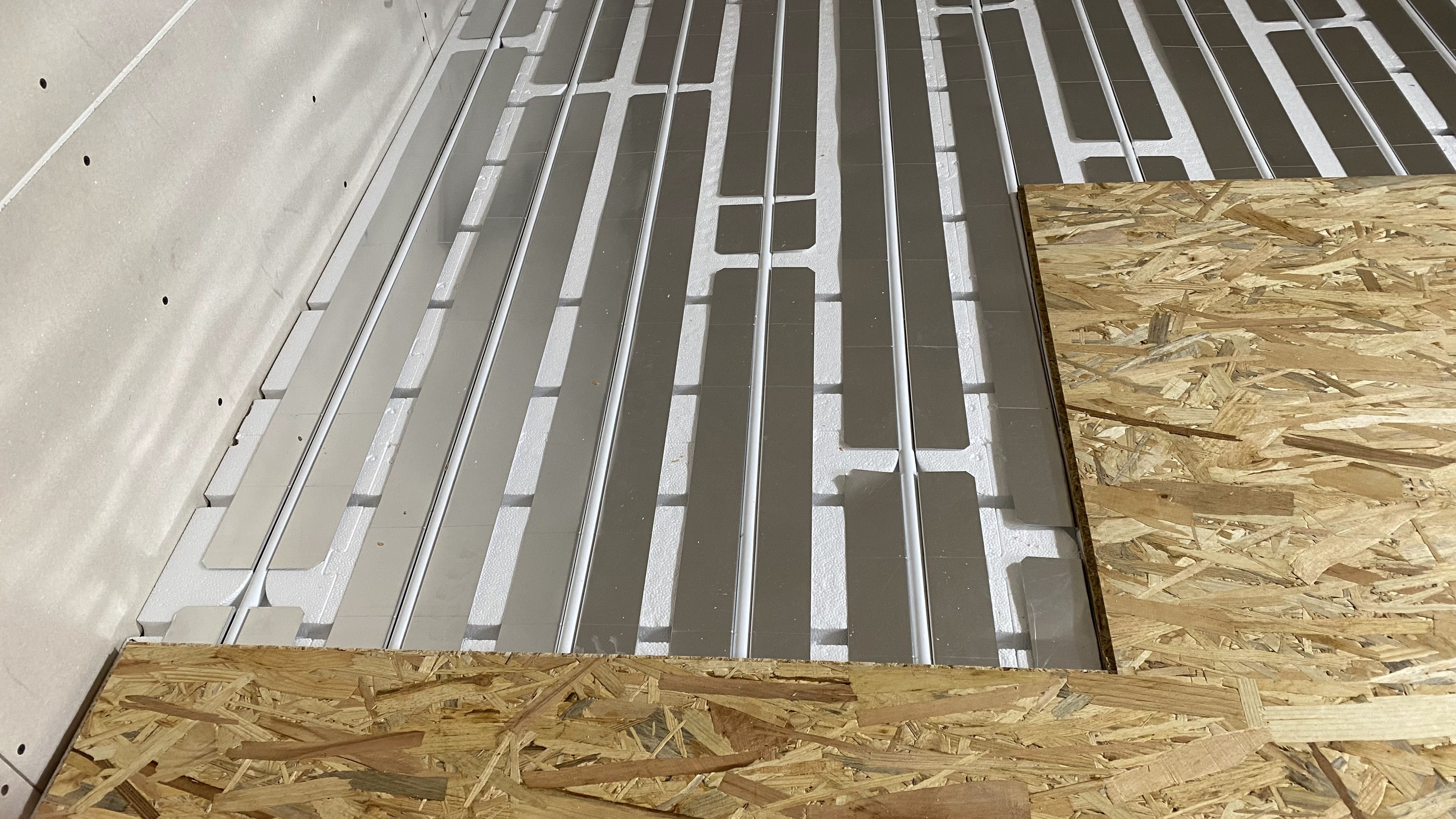

Spôsob ukladania potrubia pre suchý podlahový systém:

  jednoduchý meander

 dvojitý meander
 - pri tomto spôsobe je teplé a vratné potrubie položené paralelne, podlaha sa zohrieva rovnomerne a vykurovanie miestnosti je komfortnejšie
