Miešaná kotlová zostava HPW-MNC s prípravou pre merač tepla, so servopohonom a elektronickým čerpadlom do 20kW

Technické informácie a výbava:

• výkon 20kW, pri ∆t = 20K
• max. prietok 0,86 m3/h
• max. prevádzkový tlak 6 bar
• rozostup pripojenia na zberač 125 mm
• DN1“
• 2x GV DN25 s integrovaným teplomerom, 1x GV DN25
• 1 x 1“ potrubia, v mieste pre čerpadlo so závitom  1½“
• bypass
• spätná klapka
• všetky tesnenia, 2 x 1/2" zátky

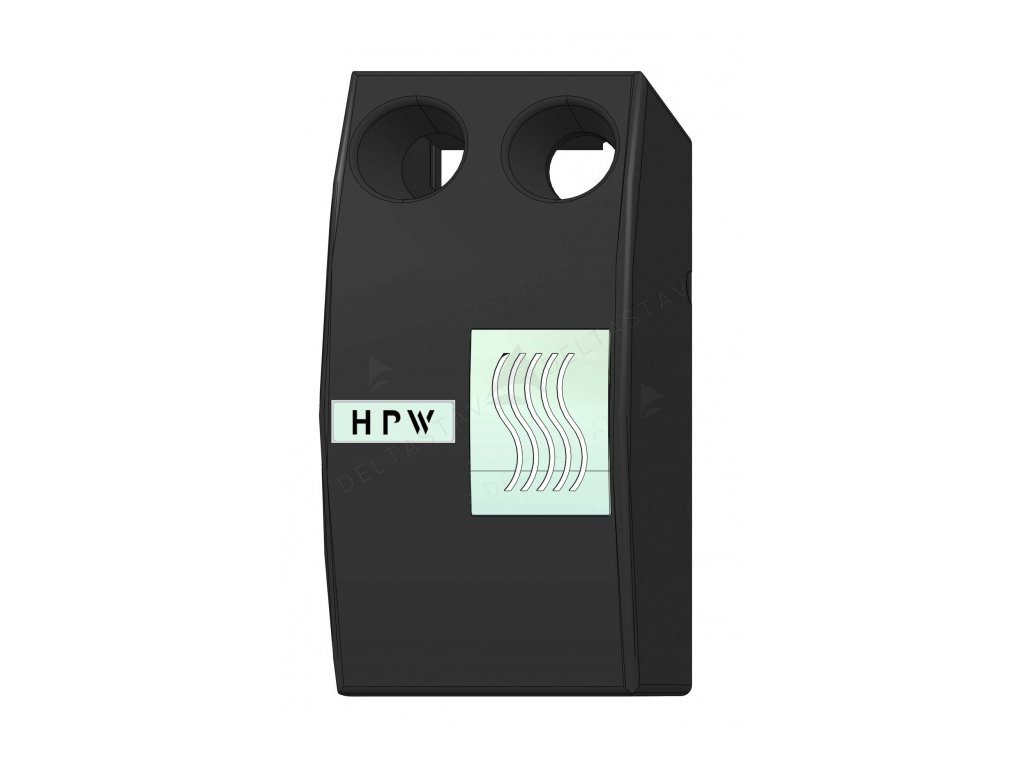

• tepelná izolácia EPP
• upevňovacie prvky na stenu
• vonkajší rozmer s izoláciou V x Š x H: 525 x 250 x 225 mm


• čerpadlo DAB Evosta 40-70/180

• servopohon FIRST®  230V, 24V alebo 0-10 V

• do pozície d = možnosť osadenia merača spotreby tepla:
  s pripojovacím rozmerom:
  TYP A:   d=  3/4" -  dĺžka meradla 110 mm
  TYP B:   d=      1" -  dĺžka meradla 130 mm


!TYP s rozmerom je potrebný uviezť v objednávke do poznámky !!

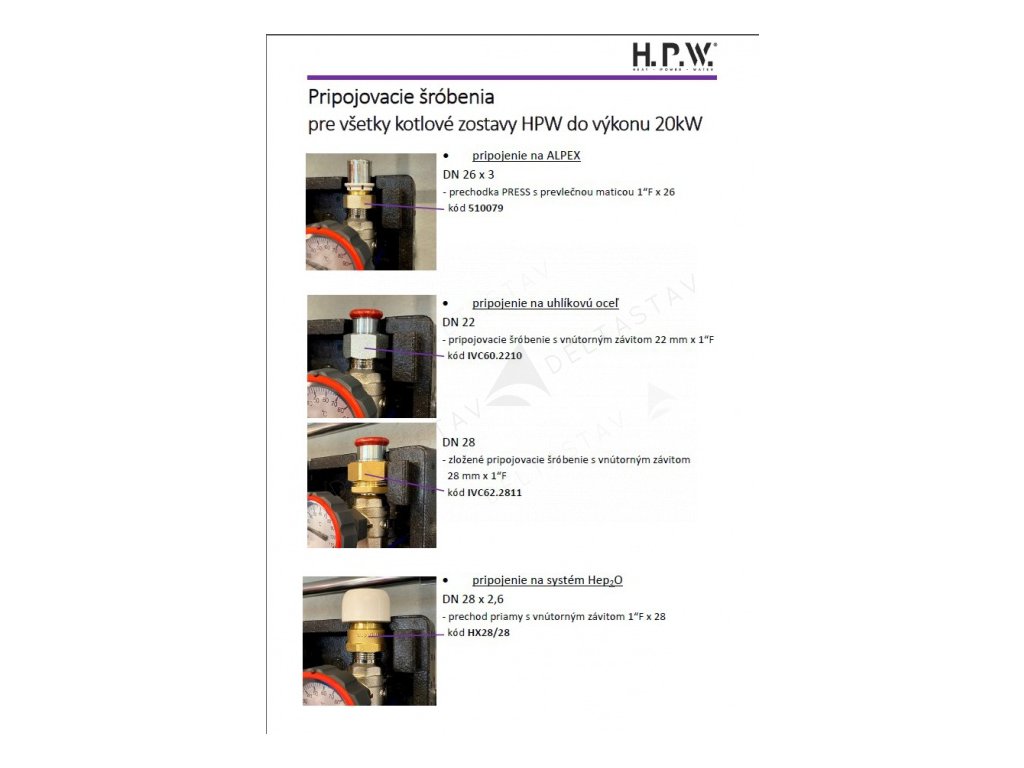

Vybrať vhodné pripojovacie šróbenia podľa materiálu:

• pripojenie na ALPEX 26x3- prechodka PRESS s prevlečnou maticou 1"Fx26 (kód 510079)
• pripojenie na uhlíkovú oceľ DN22- pripojovacie šróbenie 22x1"F (kód IVC60.2210)
                                                DN28- pripojovacie šróbenie 28x1"F (kód IVC62.2811)
• pripojenie na systém Hep2O DN28- prechod priamy 1"Fx28 (kód HX28/28)

Pozor: je potrebné si objednať 2 ks z daného šróbenia ku každej zostave
